DXF型单向阀(0.8MPa)

一、使用条件

　　

　　DXF型单向阀适用于公称压力为0.8MPa 的稀油润滑系统，防止油液逆向流动，适用工作介质粘度等级为N22～N460。

二、技术参数

型号	公称通径DN	公称压力MPa	d	D	H	H1	A	重量
DXF-10	10	0.8	G3/8″	40	100	30	35	1.2
DXF-15	15		G1/2″	40	110	40	32	1.2
DXF-25	25		G1″	50	115	45	40	1.8
DXF-32	32		G1 1/4″	55	120	55	45	2.0
DXF-40	40		G1 1/2″	60	120	55	52	2.2
DXF-50	50		G2″	75	128	65	68	3.4

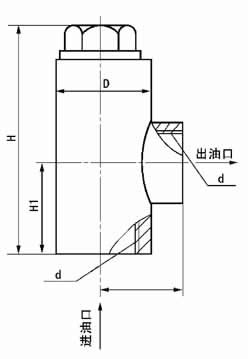

三、外形尺寸

四、型号说明

五、使用要领

　　与系统管路联接时必须垂直安装。
